简易大棚智能监控改造方案

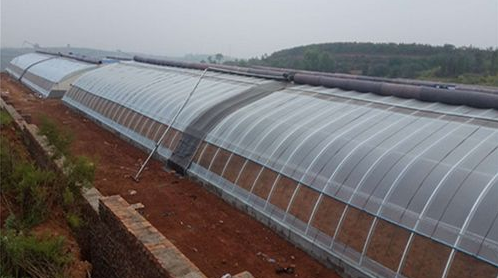

  简易大棚一般采用镀锌钢管扣件装配式连接,建造方便,该类温室价格低廉,并可拆卸迁移,棚内空间大、遮光少、作业方便,因此在农村拥有非常大的市场。针对简易大棚的特点,我们推出了简易大棚智能监控改造方案,该方案可直接在原有钢架结构上进行加装改造,施工简便,主要实现大棚内空气温湿度检测、自动控制卷帘进行通风、自动控制水阀进行浇水作业等功能,大大降低了日常人工通风和浇水作业的劳动量,提高生产效率,提高作物产量。我司提供的所有方案,控制柜均可控制多个大棚,造价相对低廉,非常适宜简易大棚的大面积推广。

  根据作物品种以及大棚数量可选择配置不同的设备,基于我司研发的智能控制器与农业云平台,对于简易大棚的智能化监控改造,我们提供如下硬件配置解决方案:

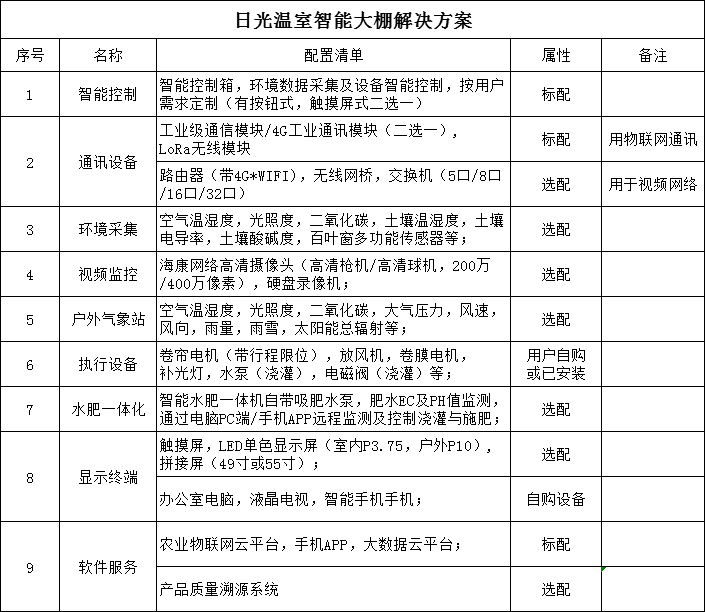

简易大棚智能监控硬件配置参考

设备类型 设备名称 1个大棚 3个大棚 5个大棚 备注
控制设备 农业智能控制系统 1 1 1 必选
通讯设备 工业级4G通信模块 1 1 1 选配
4G物联网卡 1 1 1 选配
传感器 空气温湿度传感器 1 3 5 必选
土壤墒情(温湿度)传感器 1 3 5 选配
土壤盐分传感器 1 3 5 选配
土壤酸碱度传感器 1 3 5 选配
光照传感器 1 3 5 选配
二氧化碳传感器 1 3 5 选配
液位传感器 1 3 5 选配
执行器 卷膜机 选配
水泵 选配
微喷灌溉 选配
电磁阀门 选配
继电器 选配

简易大棚智能控制系统价格

产品名称包含备注
简易大棚-标准智控1台主控制柜+1台子控制柜+1台工业4G通信模块+1张6G流量物联网年卡+1个空气温湿度传感器+1个土壤墒情传感器(湿度/温度/盐分)+2个三通连接器+1台8路RS485继电器+云平台与APP帐号+其他辅材
简易大棚-1拖3智控1台主控制柜+1台子控制柜+1台工业4G通信模块+1张12G流量物联网年卡+3个空气温湿度传感器+3个土壤墒情传感器(湿度/温度/盐分)+6个三通连接器+1台16路RS485继电器+云平台与APP帐号+其他辅材
简易大棚-1拖5智控1台主控制柜+1台子控制柜+1台工业4G通信模块+1张24G流量物联网年卡+5个空气温湿度传感器+5个土壤墒情传感器(湿度/温度/盐分)+10个三通连接器+2台16路RS485继电器+云平台与APP帐号+其他辅材

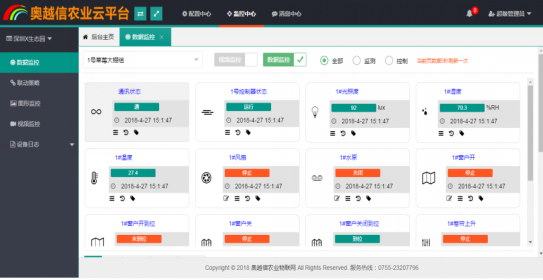

智慧农业云平台-手机APP一键管控

数据采集:实时或间隔采集现场空气温度、湿度、二氧化碳、光照,土壤温度、土壤湿度、土壤盐分、土壤酸碱度等。

设备控制:控制现场设备进行通风、遮阳、灌溉等。同时可根据现场环境数据进行自动控制,比如:室内温度过度会自动启动通风设备。

图形监控:显示现场平面/3D图,在图形中嵌入各设备点,用户可以直观的查看各设备实时采集的数据。

视频监控:实时查看现场情况,历史视频回放等。

报警信息:实时提示预警信息,比如:温度过高、设备运行异常、设备网络断开等。

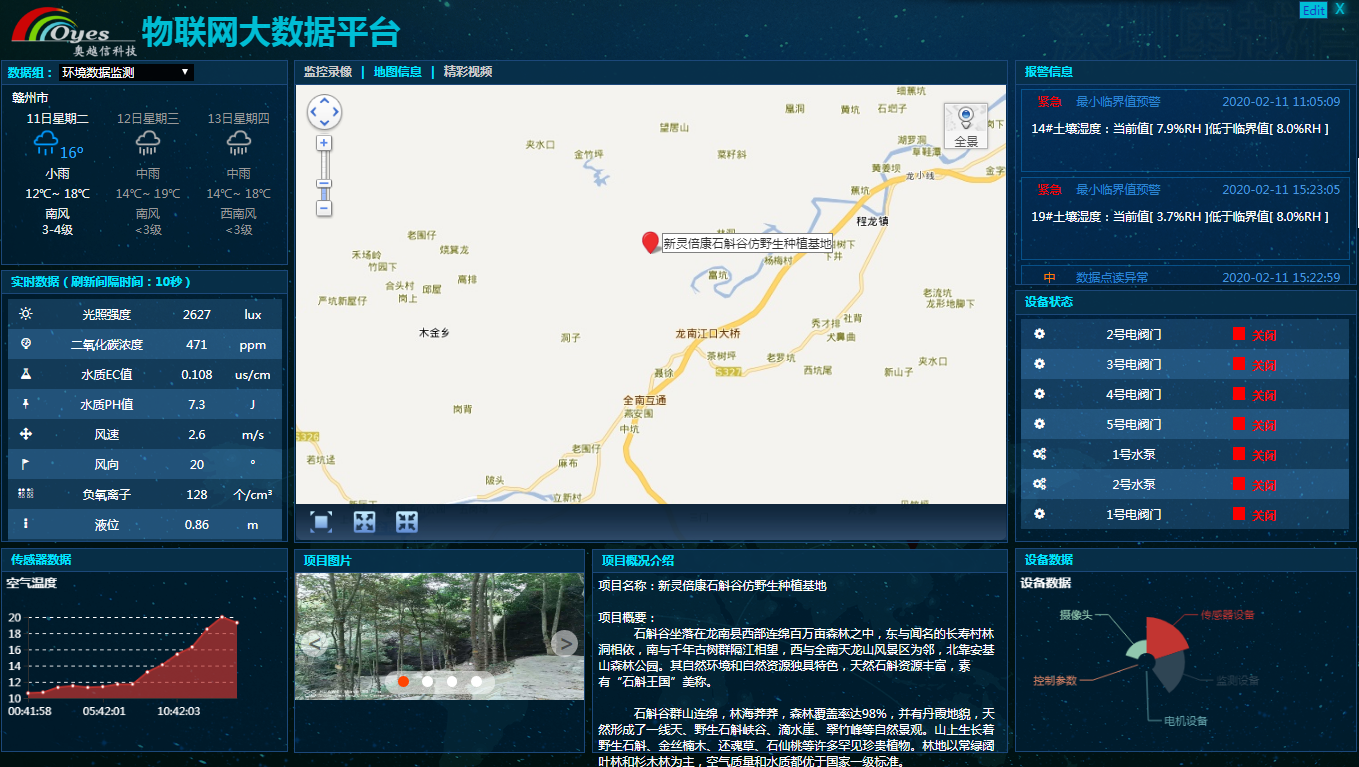

图表分析:统计、趋势图、对比分析。

设备管理:设备配置、设备连接、设备运行状况等。

设备日志:设备运行日志

产品实拍

智能控制柜

1.防护箱
         高防护等级,具有防潮、防雨、防尘的能力。
2.控制器
        用来采集数据,以及机电设备的驱动及控制,如:风机、水泵、阀门等。
3.触摸屏
         实时显示采集上来的数据,以及手动控制现场机电设备。
4.航空插头
        使用航空插头与各传感器进行连接,方便用户直接施工,不需要专业电工,买来即可用,省去接线作业。

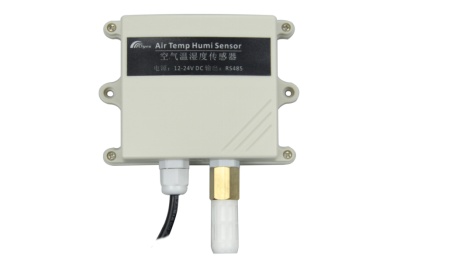

空气温湿度传感器

         壁挂性空气温湿度传感器,IP65防护等级,防雨雪,具有良好的透气性,采用进口工业级微处理芯片、进口高精度温湿度传感器,确保产品优异的可靠性、高精确。

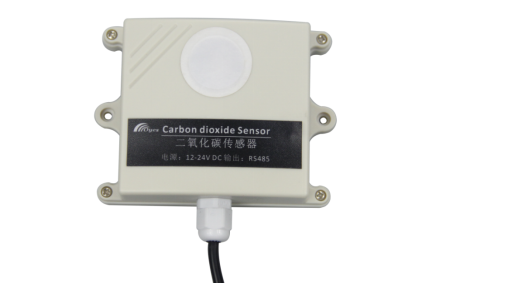

二氧化碳传感器

        二氧化碳传感器是用于检测二氧化碳浓度的机器。二氧化碳是绿色植物进行光合作用的原料之一,作物干重的95%来自光合作用。因此,使用二氧化碳传感器控制浓度也就成为影响作物产量的重要因素。

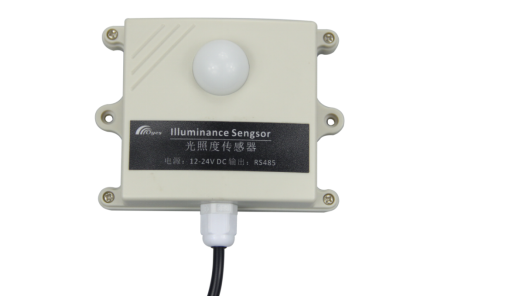

光照度传感器

        照度传感器根据环境灯光的变化,采用电子元器件将可见光转化成电信号,从而控制照明系统来保证使作业面的照度在一定范围内。

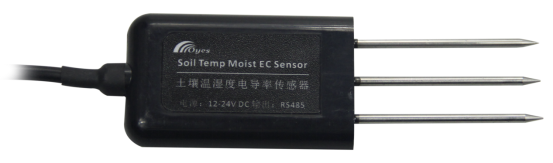

土壤墒情(温度水份)传感器

        将土壤水分,土壤温度和土壤电导率传感器集中于一体,便于土壤温度,土壤盐碱的测量研究,具有携带方便,密封,高精度等优点。

液位传感器

应用于水位保持、灌溉系统,蓄水和水循环系统,小型罐体液位,冷却器和蒸气冷凝设备等。

IP摄像头

       作为数据信息的有效补充,基于网络技术和视频信号传输技术,对农作物生长状况进行全天候视频监控。该系统由网络型视频服务器、高分辨率摄像头组成,网络型视频服务器主要用以提供视频信号的转换和传输,并实现远程的网络视频服务。可以根据用户权限进行远程的图像访问、实现多点、在线、便捷的监测方式。可以实时查看农场内安全状况和农作物长势。

技术参数:

1.高清网络4寸球机

2.130万/200万像素

3.支持红外,晚上可查看现场

4.360度可旋转移动查看,焦距4.7-94mm

5.20倍光学,红外150米,支持智能侦测、智能录像、智能编码等智能功能

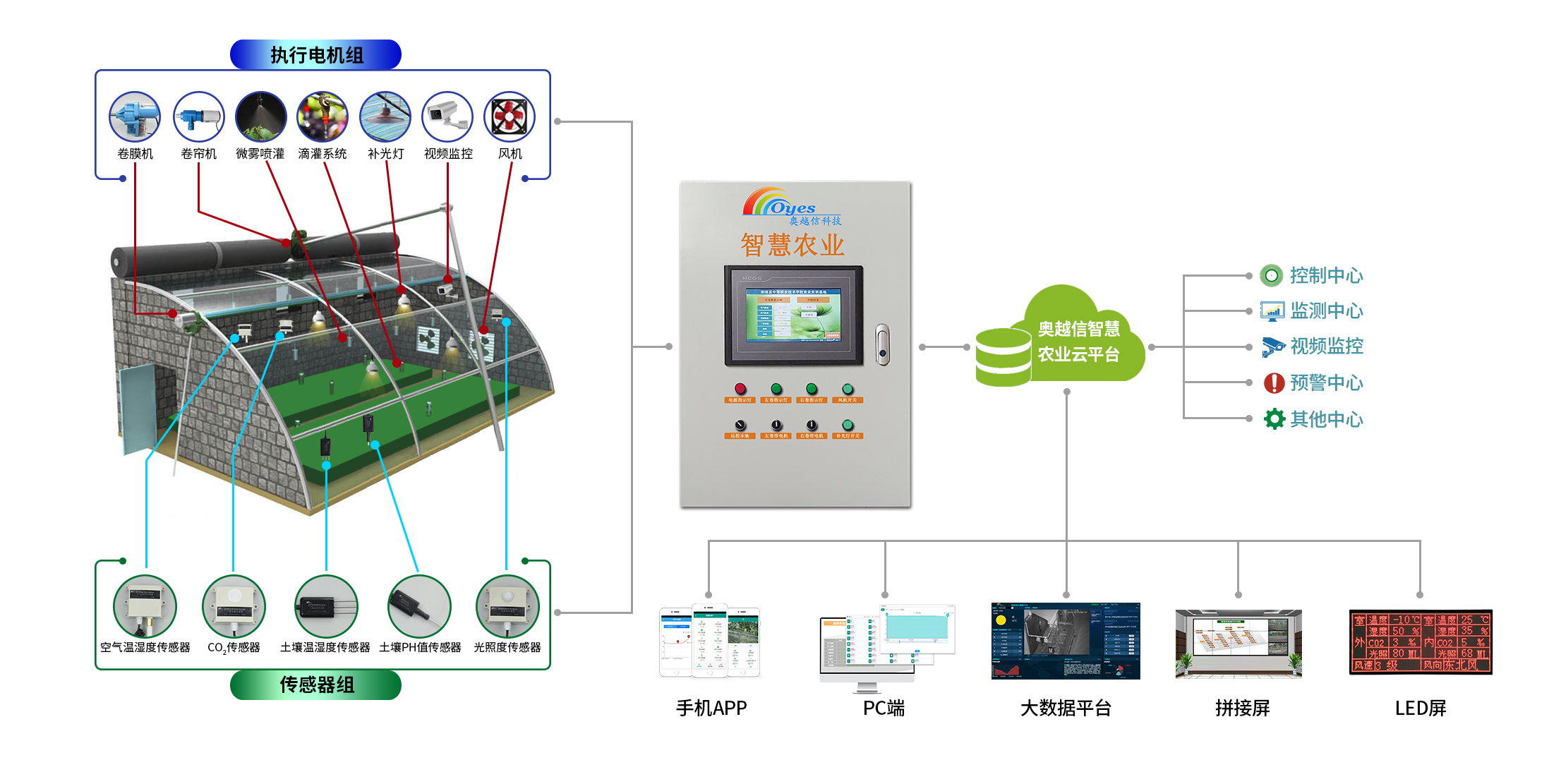

部署结构

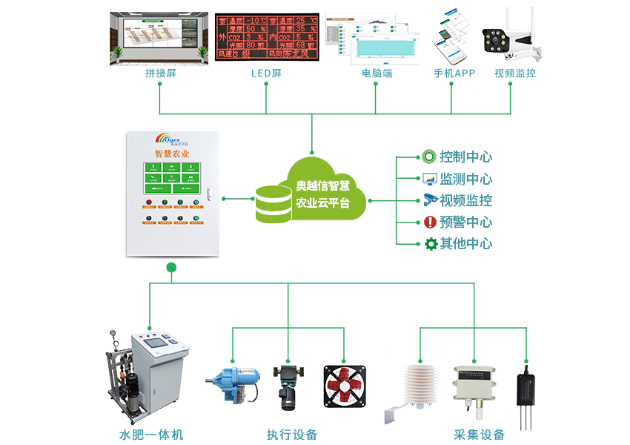

奥越信智慧农业云平台系统架构

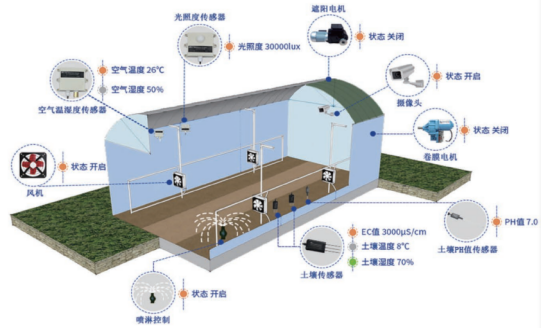

        系统采用空气温湿度、光照、二氧化碳、土壤温湿度等传感器对温室环境进行实时监测,通过有线或无线信息传输节点将数字信号传输到系统后台,通过数据模型分析处理后形成图形化显示输出。当环境指标超过设定阈值时能够可以自动控制温室湿帘、风机、喷淋滴灌、内外遮阳、顶窗侧窗、加温补光等设备以调节温室环境指标,实现温室大棚的智能化控制。

系统功能

奥越信智慧农业云平台主要功能

1. 环境指标实时监测。

2. 对监测数据进行统计分析,并形成报表。

3. 监测环境报警预警功能。

4. 可绘制基于WEB的图形监控界面,用户直接在图形界面上进行监测与控制。

5. 制定作物生长环境控制策略,系统自动执行控制生产环境。

6. 可通过手机APP远程控制设备。

7. 可进行远程视频监控。
